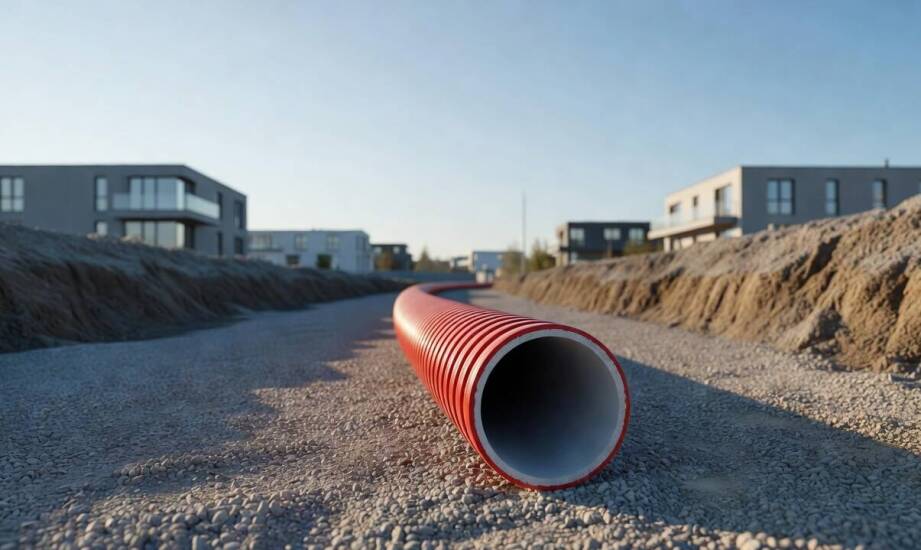

Jak budowa rury dwuściennej wpływa na sztywność, tarcie i montaż w trasach kablowych

W projektach budowy podziemnych tras kablowych inżynierowie stają przed trudnym zadaniem. Muszą pogodzić wysoką odporność mechaniczną osłon z łatwością układania przewodów oraz optymalizacją kosztów logistycznych. Prowadzenie instalacji pod drogami, w trudnych warunkach gruntowych czy na długich odcinkach wymaga materiałów, które zniosą nacisk ziemi, a jednocześnie ułatwią pracę instalatorom. Tradycyjne grubościenne rury jednorodne bywają zbyt sztywne i ciężkie, co wydłuża proces montażu. Rozwiązaniem tego problemu staje się odpowiednie profilowanie tworzywa sztucznego. Dzięki połączeniu dwóch różnych struktur w jednym przekroju projektanci uzyskują materiał elastyczny, odporny na zgniecenia i przyjazny dla brygad wciągających kilometry przewodów.

Wpływ budowy warstwowej na sztywność i opory tarcia

Tajemnica skuteczności osłon dwuściennych tkwi w procesie współwytłaczania polietylenu o wysokiej gęstości (HDPE). Zewnętrzna warstwa karbowana zapewnia wysoką odporność na ściskanie i sztywność obwodową, działając jak układ miniaturowych łuków nośnych. Taki profil przejmuje naprężenia pochodzące od naporu gruntu oraz obciążeń dynamicznych, nie wymagając przy tym zwiększania grubości samej ścianki. W rezultacie waga metra bieżącego pozostaje niska, co ułatwia przenoszenie elementów na placu budowy bez użycia ciężkiego sprzętu.

Wewnętrzna powierzchnia przewodu pozostaje całkowicie gładka lub jest pokryta jedynie mikrorowkami. Taka struktura minimalizuje opory podczas przeciągania lub wdmuchiwania kabli, zapobiegając uszkodzeniom powłoki zewnętrznej światłowodów czy linii energetycznych. Gładkie wnętrze obniża współczynnik tarcia do poziomu pozwalającego na wciąganie instalacji na odcinkach liczących kilkadziesiąt metrów bez stosowania wyciągarek mechanicznych. W klasycznych rurach w pełni karbowanych zjawisko kumulacji oporów na łukach nierzadko zatrzymuje prace instalacyjne i wymusza wykonanie dodatkowych wykopów.

Wykorzystana w budowie infrastruktury rura dwuwarstwowa zachowuje również elastyczność niezbędną do naturalnego omijania przeszkód terenowych. Konstrukcja z pofałdowanym płaszczem zewnętrznym ułatwia wyginanie elementu bez ryzyka załamania światła przewodu, gwarantując pełną przepustowość kanału po zasypaniu wykopu.

Klasy wytrzymałości i logistyka tras kablowych

Projektowanie bezpiecznej kanalizacji kablowej wymaga ścisłego dopasowania parametrów osłon do warunków panujących w gruncie. Kluczowym wskaźnikiem pozostaje odporność na ściskanie wyrażona w niutonach, badana zgodnie z wytycznymi normy PN-EN 61386-24. Odpowiedni dobór tego parametru determinuje bezawaryjną pracę sieci telekomunikacyjnej lub energetycznej przez dziesięciolecia.

Dla tras prowadzonych w pasach zieleni, chodnikach oraz na głębokości do 1,5 metra przy standardowych obciążeniach wystarczającym rozwiązaniem są osłony o klasie wytrzymałości 450N. Charakteryzują się one większą elastycznością, ułatwiającą omijanie istniejącej infrastruktury podziemnej. Z kolei pod jezdniami, torowiskami czy w miejscach o płytkim zakopaniu projektanci wymagają stosowania wariantu 750N. Grubszy profil karbu w takich modelach wytrzymuje nacisk generowany przez przejazd pojazdów ciężkich, chroniąc kable przed zgnieceniem i przerwaniem ciągłości przesyłu.

Ogromne znaczenie dla tempa prac instalacyjnych ma forma dostarczania materiału. Producenci oferują warianty zwijane na bębnach oraz dostarczane w odcinkach prostych. Osłony w zwojach pozwalają na układanie ciągłych linii o długości do 50 metrów bez użycia złączek. Ograniczenie liczby łączeń minimalizuje ryzyko rozszczelnień i przedostawania się mułu do kanału. Wymaga to zachowania odpowiednich promieni gięcia, które zależą ściśle od temperatury otoczenia. Przy optymalnych warunkach (około 20°C) dopuszczalny promień gięcia wynosi od 20 do 25 średnic zewnętrznych. Spadek temperatury w okolice zera sprawia, że polietylen twardnieje, a bezpieczny promień wzrasta do 50 średnic.

Odcinki proste o długości 6 metrów sprawdzają się na gęsto uzbrojonych terenach miejskich o licznych zmianach kierunku wykopu. Takie moduły łatwiej dopasować do studni kablowych, a połączenia realizuje się za pomocą piaskoszczelnych złączek nasuwanych.

Włączenie osłon w systemy kanalizacji pierwotnej

W złożonych architekturach telekomunikacyjnych struktury dwuścienne rzadko pracują jako bezpośrednia osłona dla pojedynczego przewodu. Zdecydowanie częściej pełnią funkcję kanalizacji pierwotnej, tworząc bezpieczny korytarz dla elementów o mniejszym przekroju. Do gładkiego wnętrza wciąga się rury wtórne lub wielootworowe pakiety mikrorur, do których docelowo wdmuchiwane są wiązki światłowodowe.

Organizacja przestrzeni oparta na tej zasadzie pozwala na rozbudowę sieci i dodawanie kolejnych abonentów w przyszłości bez ingerencji w nawierzchnię. Wystarczy wykorzystać wolną mikrorurkę umieszczoną we wnętrzu nienaruszonej osłony pierwotnej. Dla inwestorów oznacza to brak problemów z zajęciem pasa drogowego przy modernizacjach. Gładka ścianka wewnętrzna głównego przewodu eliminuje ryzyko przetarcia powłok rur wtórnych podczas ich wprowadzania na długich trasach.

Firma TELTAR Kobielski i Sech z podkarpackiego Chmielowa, produkująca od 2005 roku osłony HDPE w dwóch zakładach przemysłowych, opiera doradztwo techniczne właśnie na kompleksowym ujęciu instalacji. Współpraca z operatorami telekomunikacyjnymi udowadnia, że niezawodny system osłonowy wymaga idealnego spasowania rury pierwotnej, mikrorurek oraz uszczelnień. Własna flota transportowa producenta ułatwia dostarczanie kompletnych systemów z fabryki prosto na rozległe place budowy infrastruktury światłowodowej.

Racjonalny kompromis przy budowie linii podziemnych

Konstrukcje warstwowe zyskały pozycję standardu rynkowego, ponieważ zdejmują z inżynierów konieczność wyboru między bezpieczeństwem kabla a szybkością jego układania. Wysoka odporność obwodowa uzyskana dzięki zewnętrznym karbom skutecznie opiera się ciśnieniu ziemi, a gładkie wnętrze redukuje koszty sprzętu niezbędnego do wciągania ciężkich przewodów.

Staranna analiza obciążeń mechanicznych warunkuje długowieczność inwestycji. Zastosowanie klasy 450N dla terenów zielonych oraz 750N pod szlakami komunikacyjnymi gwarantuje integralność instalacji przez dekady. Równoległe dopasowanie logistyki dostaw decyduje o końcowym tempie oddania sieci do użytku, czyniąc system kanałów fundamentem bezawaryjnego przesyłu danych i energii.
