Rury miedziane w korytku i pod tynkiem — co zmienia sposób prowadzenia trasy

Prowadzenie przewodów chłodniczych w instalacjach typu split wymaga uwzględnienia parametrów technicznych urządzenia oraz specyfiki samego budynku. Wybór między ułożeniem trasy w korytkach instalacyjnych a schowaniem jej pod tynkiem decyduje nie tylko o estetyce wnętrza. Sposób prowadzenia wpływa na szczelność układu, ryzyko kondensacji wilgoci oraz dostępność punktów serwisowych w przyszłości. Instalator musi dopasować metodę montażu do geometrii pomieszczeń, zachowując jednocześnie reżim technologiczny narzucony przez producenta sprzętu chłodniczego.

Dobór średnicy i promienia gięcia dla trasy freonowej

Moc chłodnicza jednostki klimatyzacyjnej oraz całkowita długość instalacji ściśle określają przekrój miedzianych przewodów freonowych. Producenci urządzeń o mocy do 5 kW najczęściej wymagają stosowania rur o średnicach 1/4" dla cieczy i 3/8" dla gazu. Zwiększenie mocy wymusza przejście na większe przekroje, zazwyczaj 1/4" i 1/2" lub 5/8". Nowoczesne czynniki chłodnicze, takie jak R32, pracują pod bardzo wysokim ciśnieniem roboczym. Ten fakt wymaga stosowania rur o grubości ścianki minimum 0,8 mm lub 1,0 mm, co zapobiega rozerwaniu instalacji podczas ekstremalnych obciążeń letnich. Zbyt mała średnica na długim odcinku powoduje wysokie spadki ciśnienia i obniża wydajność systemu, zmuszając sprężarkę do pracy pod ciągłym obciążeniem. Każde załamanie trasy potęguje opory przepływu, dlatego projektowanie układu opiera się na minimalizowaniu liczby ostrych zakrętów.

Kształtowanie miedzi chłodniczej narzuca rygorystyczne zasady dotyczące promienia gięcia. Próba ręcznego wyprofilowania przewodu bez wsparcia narzędziowego często kończy się jego zgnieceniem lub mikropęknięciami struktury metalu. Wykonawcy stosują giętarki kuszowe lub wewnętrzne sprężyny, co gwarantuje zachowanie pełnego przekroju rury na łukach. Fabryczna otulina preizolowana chroni czynnik przed wymianą ciepła z otoczeniem i zapobiega zjawisku wykraplania się wilgoci z powietrza na zimnych powierzchniach. W hurtowniach branżowych, takich jak HTS Polska, dostępne są fabrycznie przygotowane rury miedziane do klimatyzacji, które posiadają warstwę izolacji z pianki polietylenowej. Zastosowanie zintegrowanego materiału przyspiesza montaż prostych odcinków. Skomplikowane przejścia przez stropy lub wielokrotne załamania wymuszają z kolei nacinanie osłony i precyzyjne łączenie izolacji za pomocą taśm kauczukowych.

Ochrona przewodów pod tynkiem i błędy wykonawcze

Niewłaściwa obróbka materiału drastycznie skraca żywotność klimatyzatora. Zbyt agresywne dokręcanie noża w obcinarce krążkowej powoduje zagniecenie krawędzi i przewężenie średnicy wewnętrznej, dławiąc przepływ czynnika. Brak rzetelnego gratowania po cięciu pozostawia ostre krawędzie oraz miedziane opiłki w świetle rury. Wessanie zanieczyszczeń do zamkniętego obiegu prowadzi do zatarcia ruchomych elementów sprężarki lub trwałego zablokowania zaworu rozprężnego. Przy prowadzeniu instalacji w korytkach natynkowych wykonawcy zapewniają kompensację wydłużeń cieplnych, ponieważ miedź zmienia swoją długość pod wpływem wahań temperatury freonu. Korytka maskujące ułatwiają ewentualny dostęp rewizyjny, ale narzucają konieczność montażu sztywnych mocowań, aby instalacja nie rezonowała podczas pracy kompresora.

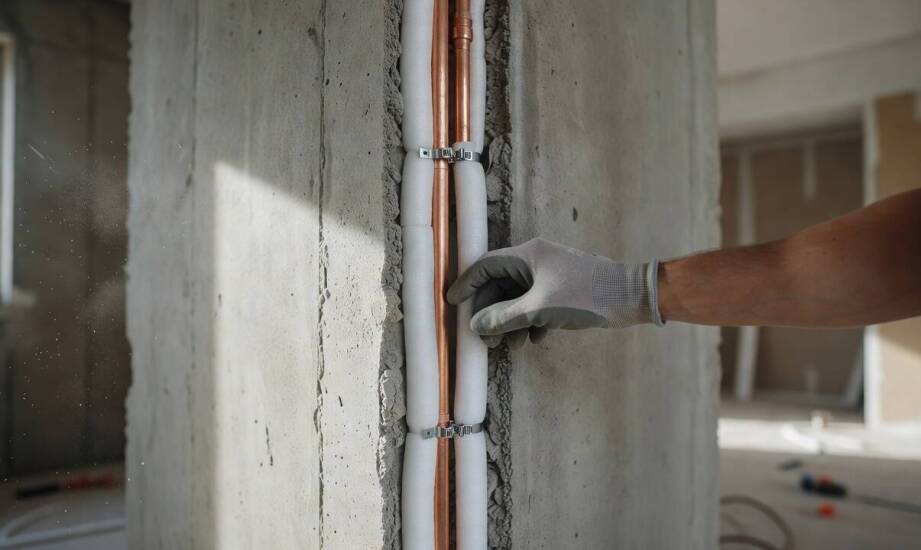

Ukrycie instalacji w ścianie zmusza do szczególnej ostrożności przy zabezpieczaniu trasy przed czynnikami chemicznymi i obciążeniami mechanicznymi. Czysta miedź wykazuje wysoką odporność na korozję, ale wchodzi w gwałtowną reakcję z zaprawami budowlanymi zawierającymi amoniak. Bruzdowanie ścian obliguje instalatorów do zastosowania pogrubionej izolacji, która chroni rurę przed przetarciem na skutek pracy termicznej oraz tłumi dźwięki rozprężającego się gazu. Przeprowadzanie instalacji przez twarde przegrody konstrukcyjne, takie jak stropy i ściany nośne, wymaga umieszczenia miedzi w sztywnych rurach osłonowych. Tuleje zabezpieczają miękki metal przed naciskiem osiadającego budynku i ułatwiają miejscową wymianę izolacji bez niszczenia konstrukcji.

Trwałość domowych i komercyjnych układów klimatyzacji zależy bezpośrednio od reżimu technologicznego podczas układania trasy chłodniczej. Dopasowanie przekrojów przewodów do mocy sprzętu, przestrzeganie minimalnych promieni gięcia oraz odizolowanie miedzi od agresywnej chemii budowlanej eliminują ryzyko późniejszych awarii. Wykonanie instalacji zgodnie z mechaniką płynów i właściwościami materiałowymi pozwala schować przewody na długie lata bez obaw o konieczność zrywania tynków w celu naprawy wycieków.
